Globalni energetski krajolik prolazi kroz temeljnu transformaciju. Rastuće tarife za električnu energiju, brzo širenje krovne solarne energije i hitna potreba za smanjenjem ovisnosti o mreži gurnuli su hibridnu invertersku tehnologiju iz nišnog rješenja u glavni zahtjev za stambene i komercijalne energetske sustave. U središtu ovog pomaka je hibridni inverter temeljen na fotonaponskoj i baterijskoj pohrani energije — uređaj koji radi mnogo više od jednostavnog pretvaranja istosmjerne solarne energije u korisnu izmjeničnu struju. Aktivno upravlja protokom energije kroz više izvora kako bi se maksimizirala vlastita potrošnja, minimizirali troškovi i osigurao kontinuitet opskrbe.
Što hibridni pretvarač zapravo radi
A hibridni inverter je u osnovi višesmjerni uređaj za upravljanje energijom. Za razliku od standardnog string pretvarača koji samo pretvara solarni istosmjerni izlaz u izmjenični za trenutnu upotrebu ili izvoz iz mreže, hibridni pretvarač istovremeno upravlja napajanjem iz fotonaponskih panela, sustava za pohranu baterije (BESS), komunalne mreže i po izboru pomoćnog generatora. U stvarnom vremenu odlučuje iz kojeg će izvora crpiti, hoće li puniti bateriju i kada će izvesti višak energije — sve na temelju konfigurabilne logike prioriteta i podataka o potrošnji uživo.
Ova sposobnost je ono što hibridne invertere čini središnjim za postizanje energetskog pariteta — točke u kojoj je cijena energije koju sami generiraju i pohranjuju jednaka ili pada ispod uvoznih cijena mreže. Inteligentnim prebacivanjem opterećenja i izbjegavanjem uvoza mreže prema vršnim tarifama, dobro konfiguriran hibridni inverterski sustav može dramatično smanjiti račune za električnu energiju, a istovremeno služi kao otporna rezerva tijekom prekida rada.
Osnovna arhitektura: Kako su struktuirani putovi napajanja
Razumijevanje interne arhitekture hibridnog pretvarača pomaže operaterima i instalaterima da donesu bolje odluke o konfiguraciji i veličini. Hibridni pretvarač koji se temelji na PV-u i akumulatoru obično integrira nekoliko ključnih funkcionalnih blokova u jednu jedinicu:
- MPPT solarni punjač : Prati točku snage PV niza za izdvajanje energije pod promjenjivim uvjetima zračenja i temperature. Modeli višeg ranga uključuju dva ili više neovisnih MPPT trackera za rukovanje nizovima s različitim usmjerenjima ili profilima sjenčanja.
- Dvosmjerni pretvarač baterija : Puni bateriju iz solarne energije ili mreže i prazni je za napajanje potrošača. Učinkovitost u smjeru punjenja i pražnjenja izravno utječe na povratne gubitke sustava, tako da su ocjene učinkovitosti pretvarača iznad 97% poželjne za aplikacije s visokim ciklusima.
- Grid sučelje i Anti-Islanding : Upravlja sinkronizacijom s električnom mrežom za besprijekoran uvoz/izvoz i uključuje obaveznu zaštitu od otočivanja za sprječavanje povratnog napajanja tijekom prekida mreže, kao što zahtijevaju standardi kao što su IEEE 1547 i VDE-AR-N 4105.
- AC premosnica i sklopka za prijenos : U izvanmrežnom ili pričuvnom načinu rada, pretvarač prebacuje opterećenje s mreže na baterijsko/solarno napajanje, obično unutar 10–20 milisekundi, dovoljno brzo za održavanje osjetljive opreme poput medicinskih uređaja ili IT infrastrukture.
- Ulazni priključak generatora : Mnoge hibridne inverterske platforme uključuju namjenski ulaz izmjenične struje za dizelski ili plinski generator, omogućujući sustavu da koristi snagu generatora za punjenje baterija ili dopunsko napajanje opterećenja kada su solarna energija i skladištenje nedovoljni.

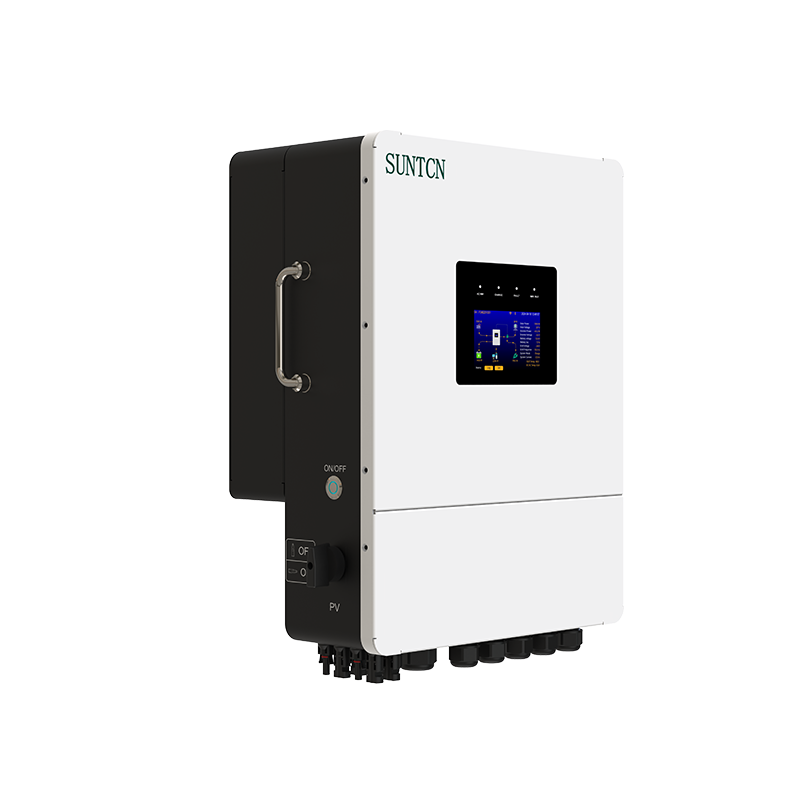

SUNTCN Hybrid Inverter integrira sve ove staze unutar kompaktne, visokoučinkovite šasije, dopuštajući instalaterima da povežu PV, baterije, mrežu i generatore bez vanjskih uređaja za spajanje. Ova sveobuhvatna arhitektura smanjuje složenost instalacije i broj komponenti — što je ključna prednost u rekonstrukcijama stambenih i komercijalnih novogradnji.
Upravljanje protokom energije: objašnjena logika određivanja prioriteta
Prava inteligencija hibridnog pretvarača leži u njegovom algoritmu upravljanja energijom. platforme nude konfigurabilne načine rada koji definiraju redoslijed preferencija za izvor energije, pohranjivanje i izvoz. Tri uobičajena načina su:
Solarni prioritetni mod
U ovom načinu rada, sav raspoloživi solarni učinak koristi se za napajanje priključenih potrošača. Svaki višak nakon ispunjenja opterećenja usmjerava se na punjenje baterije. Nakon što baterija dosegne svoju konfiguriranu granicu stanja napunjenosti (SoC), višak solarne energije izvozi se u mrežu ili smanjuje ovisno o lokalnim propisima. Uvoz mreže pokreće se samo kada solarna snaga i pražnjenje baterije zajedno ne mogu zadovoljiti potražnju. Ovaj je način rada idealan za maksimiziranje vlastite potrošnje u okruženjima s tarifama za otkup (FiT) gdje su izvozne cijene niske.
Način rada prioriteta baterije
Ovdje sustav daje prioritet pražnjenju baterije kako bi zadovoljio opterećenja prije crpanja iz mreže. Solar i dalje puni bateriju tijekom dana, ali je dispečerska logika podešena da maksimalno iskoristi bateriju. Ovaj način rada odgovara tarifnim strukturama prema vremenu korištenja (TOU) gdje je električna energija iz mreže značajno jeftinija tijekom sati izvan vršnog opterećenja. Baterija se jeftino puni preko noći i prazni tijekom razdoblja najveće cijene, što dovodi do značajnih smanjenja računa.
Način prioriteta mreže
U načinu rada s prioritetom mreže, pretvarač primarno crpi iz mreže za opskrbu potrošača i prebacuje se na bateriju ili solarnu energiju samo kada mrežna energija nije dostupna ili tarife premašuju postavljeni prag. Ovaj se način rada koristi na tržištima s visokim stopama poticajnih tarifa gdje je izvoz solarne energije ekonomski povoljniji od vlastite potrošnje ili u sustavima u kojima je dugotrajnost baterije prioritet u odnosu na dnevni ciklus.
Kompatibilnost baterija i dimenzioniranje za hibridne sustave
Odabir kemije baterije i kapaciteta ima izravan utjecaj na ukupnu izvedbu hibridnog inverterskog sustava. Litij željezo fosfat (LiFePO4) postao je dominantna kemija za stambene i lake komercijalne primjene zbog svog vijeka trajanja (obično 3000–6000 punih ciklusa), toplinske stabilnosti i visoke tolerancije na dubinu pražnjenja (DoD) do 90–95%.
Prilikom dimenzioniranja baterije, ključne varijable koje treba uravnotežiti su:
- Profil dnevnog opterećenja : Izračunajte prosječnu dnevnu potrošnju energije (kWh) i identificirajte razdoblja vršne potražnje koja se moraju nadoknaditi iz mreže.
- Zahtjev za autonomijom : Za aplikacije koje su kritične za sigurnosno kopiranje, dimenzionirajte bateriju da opskrbljuje osnovna opterećenja za 8-12 sati bez solarnog ulaza.
- Stopa kontinuiranog pražnjenja pretvarača : Osigurajte da je kontinuirana struja pražnjenja baterije (C-rate) kompatibilna s AC izlaznom snagom pretvarača kako biste izbjegli usko grlo tijekom događaja visokog opterećenja.
- Proširivost : Odaberite hibridni pretvarač koji podržava proširenje kapaciteta baterije putem paralelnih baterijskih modula, dopuštajući sustavu da raste kako se potrebe za energijom s vremenom povećavaju.
| Kemija baterija | Životni ciklus | Max DoD | Tipični slučaj upotrebe |
|---|---|---|---|
| LiFePO4 | 3.000–6.000 | 90–95% | Stambeni, C&I, izvan mreže |
| NMC (Li-NMC) | 1.500–3.000 | 80–90% | Prostorno ograničene instalacije |
| olovna kiselina (AGM) | 300–700 (prikaz, stručni). | 50% | Jeftina/stara rekonstrukcija |
Integracija generatora: Proširenje otpornosti hibridnog sustava
Za mjesta s čestim prekidima mreže ili visokim zahtjevima za autonomijom izvan mreže, integracija generatora s hibridnim pretvaračem stvara robusnu sigurnosnu arhitekturu s više izvora. Hibridni pretvarač djeluje kao glavni kontroler, automatski pokreće generator kada SoC baterije padne ispod definiranog praga i isključuje ga kada se baterija dovoljno napuni — obično do 80% kako bi se zaštitio vijek trajanja.
Ključni konfiguracijski parametar je ograničenje struje punjenja generatora , koji sprječava preopterećenje generatora ograničavajući koliko svoje izlazne snage pretvarač koristi za punjenje baterije u odnosu na opskrbu opterećenja. Na primjer, generator od 5 kVA koji radi s 80% kapaciteta (4 kW) može dodijeliti 2,5 kW opterećenjima i 1,5 kW punjenju baterije, osiguravajući da generator radi s ugodnim i učinkovitim faktorom opterećenja. Pravilno dimenzioniranje generatora mora uzeti u obzir i kombinirano opterećenje i zahtjeve za punjenjem koje hibridni pretvarač može istovremeno predstavljati.
Nadzor, bilježenje podataka i daljinsko upravljanje
Hibridni pretvarač bez sveobuhvatnog nadzora je propuštena prilika. Podaci u stvarnom vremenu i povijesni podaci o solarnom prinosu, stanju napunjenosti baterije, potrošnji opterećenja, uvozu/izvozu mreže i učinkovitosti sustava bitni su za provjeru performansi sustava prema projektiranim ciljevima i za proaktivno otkrivanje grešaka.
Vodeće hibridne inverterske platforme — uključujući one u asortimanu proizvoda SUNTCN — pružaju praćenje povezano s oblakom putem Wi-Fi ili RS485 Modbus komunikacije s lokalnim zapisivačem podataka, s podacima dostupnima putem web portala ili mobilne aplikacije. Ključne metrike koje treba pratiti na dnevnoj bazi uključuju:
- Omjer vlastite potrošnje : Postotak solarne proizvodnje izravno potrošene na licu mjesta (cilj: iznad 70% u dobro optimiziranim stambenim sustavima).
- Omjer samodostatnosti : Postotak ukupne potražnje za opterećenjem koju zadovoljava solarna energija i baterija bez uvoza mreže (cilj: 60–80% u klimama srednje geografske širine s odgovarajućom veličinom baterije).
- Broj ciklusa baterije i SoH : Praćenje zdravstvenog stanja omogućuje proaktivno planiranje zamjene baterije prije nego što degradacija kapaciteta počne utjecati na uslugu.
- Krivulja učinkovitosti pretvarača : Uporedite stvarnu izlaznu učinkovitost s ocijenjenom CEC ili EU učinkovitošću kako biste identificirali anomalije koje mogu ukazivati na hardverski problem.
Ispunjavanje budućih energetskih zahtjeva s skalabilnom hibridnom platformom
Jedan od uvjerljivih argumenata za uvođenje hibridnog izmjenjivača danas je spremnost na budućnost. Potražnja za energijom u stambenim i poslovnim objektima raste, potaknuta punjenjem električnih vozila, dizalicama topline koje zamjenjuju plinsko grijanje i elektrifikacijom industrijskih procesa. Hibridni inverterski sustav s proširivom baterijskom pohranom, multi-MPPT PV ulazom i kompatibilnošću generatora može postupno apsorbirati ova nova opterećenja bez potrebe za zamjenom veleprodajne infrastrukture.
Mrežni operateri također sve više nude programe za upravljanje potražnjom i virtualne elektrane (VPP) koji nagrađuju fleksibilno upravljanje opterećenjem. Hibridne inverterske platforme s otvorenim API-jem ili certificiranom integracijskom sposobnošću VPP-a omogućuju vlasnicima lokacija da sudjeluju u ovim programima, generirajući prihod od svoje pohranjene energije, dok istovremeno pružaju usluge stabilnosti mreže. Kako se politike poticajnih tarifa globalno razvijaju, ova mogućnost prelaska s pasivnog izvoznika na aktivnog sudionika mreže bit će značajna razlika za sustave koji se danas koriste.
Kombinacija dobro dizajniranog fotonaponskog niza, baterije odgovarajuće veličine i inteligentnog hibridnog pretvarača predstavlja praktičan i ekonomski održiv put do energetske neovisnosti za većinu krajnjih korisnika. Odabir platforme s dokazanim upravljanjem s više izvora, visokom povratnom učinkovitošću i snažnim mogućnostima daljinskog nadzora osigurava da sustav nastavi pružati vrijednost i nakon početnog razdoblja povrata.
